低負載高效率的BUCK是如何實現的?
一、 DC-DC的控制模式與效率
如下圖是PWM控制模式的DC-DC,PWM(Pulse Width Modulation),脈沖寬度調制,顧名思義,放大圖可以看出,其周期T是不變的,而脈沖寬度tD1、tD2、tD3、tD4、是不同的。
PFM( Pulse Frequency modulation) ,脈沖頻率調制模式,如下圖,其脈沖寬度t0是恒定的,但其周期T1、T2、T3、T4是變化的,因此稱其是脈沖頻率調制。
兩種控制模式都是在控制MOS管的通斷,那么為何會有效率的差異呢?如下圖,理想狀況下,當MOS管開通時VDS等于0,此時雖然有電流通過,但是其消耗功率P=VDS*ID=0。

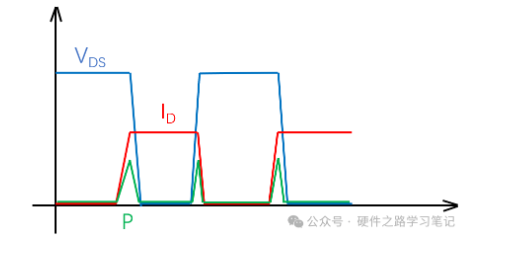

而實際應用中,由于MOS開通與關斷都需要一定的時間,同時VDS也不能做到0,因此存在著VDS與ID同時不為0的情況,由此會消耗功率。如下圖,消耗功率P隨MOS管的開關而起伏。
如下圖分別是TI的TLV62569在PWM模式與PSM模式下VSW的波形圖,由橫軸時間軸可以看出,PSM模式下開關時間間隔增大了,也就意味著開關損耗降低了。
TI的TLV62569整體效率曲線,可以看到即使在10mA負載下效率最高也超過90% ,而普通的BUCK在此負載下基本就沒有高效可言,甚至會低于10%。
突發(fā)模式由于是需要時才會開啟MOS,因此相比于PSM模式其效率更高。即使是1mA負載,整體效率都達到了80%以上。
