產品名稱：PT2041D 單觸控單輸出 IC
型號： PT2041D
產片介紹：PT2041D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
產片介紹：PT2041D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2041D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 工作溫度范圍：-40~85℃
● 抗干擾性能優良：內置穩壓電路、上電復位、低壓復位功能及環境自適應算法等多種措施
● 待機工作電流：典型值 2uA@VDD=3V/無負載
● 按鍵最長響應時間：低功耗模式下約 160ms@VDD=3V
● 可接外部電容（1~50pF）調整觸摸靈敏度
● 輸出模式選擇（TOG）：同步輸出或鎖存輸出
● CMOS 輸出（QC）有效電平選擇（AHLB）：高電平或低電平輸出有效
● 按鍵最長輸出時間：16 秒（±30%）
● 上電約 0.4 秒的初始化時間，此期間內不要觸摸檢測點，且此時所有功能被禁止
● 封裝形式：SOT23-6
● 不可應用于阻容降壓、電源紋波過大的應用場景。僅適用于電池供電且電源紋波較小的應用若有抗干擾能力要求高的應用場景，請選用 PT2022T6。
3. 系統框圖
4. 封裝及引腳說明
引腳類型：
I： CMOS 輸入
O： CMOS 輸出
I/O： CMOS 輸入/輸出
P： 電源/接地
I-PH： CMOS 輸入內置上拉電阻
I-PL： CMOS 輸入內置下拉電阻
5. 功能描述5.1 輸出模式和選項腳位
● AHLB 和 TOG 選項腳位為鎖存類型：上電默認狀態為 0，若上電前管腳被接至 VDD，則上電后狀態變?yōu)?，且不會有電流漏電。
● TOG 腳位：選擇同步輸出或鎖存輸出。
● AHLB 腳位：選擇 CMOS 輸出高電平有效或低電平有效。
QC 腳（CMOS 輸出）選項特性：
5.2 按鍵最長輸出時間
● 若有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。
5.3 低功耗模式
● 上電 1S 進入低功耗模式（便于生產測試）
● 按鍵喚醒后 8S 無觸摸進入低功耗模式
5.4 靈敏度調整
IC 觸摸管腳上的等效電容大小會影響靈敏度，靈敏度調整必須符合 PCB 的實際應用，下面是一些調整靈敏度的方法：
1) 調整觸摸盤大?。涸谄渌鼦l件不變的情況下，使用較大的觸摸盤尺寸可增加靈敏度，反之則會降低靈敏度；但觸摸盤尺寸必須在有效范圍內。
2) 調整介質面板厚度：在其它條件不變的情況下，使用較薄的介質可增加靈敏度，反之則會降低靈敏度。
3) 調整 Cs 電容值在其它條件不變的情況下，觸摸盤上未接對地 Cs 電容時，靈敏度最高，反之 Cs 電容越大靈敏度變低，Cs 電容可用范圍：（1≦Cs≦50pF）。
6. 應用電路
注：
1) 在 PCB 上從觸摸盤到 TCH 腳的走線越短越好，且觸摸走線與其它走線不得平行或交叉。
2) 電源供電必須穩定，若電源電壓發生快速漂移或跳變，可能造成靈敏度異?；蛘`檢測。
3) 覆蓋在 PCB 上的介質，不得含有金屬或導電組件成份﹐表面涂料亦同樣要求。
4) 必須在 VDD 和 GND 間使用 C1 電容（104 或更大容量）；且應采取與 IC 的 VDD 和 GND 管腳最短距離布線。
5) 可利用 Cs 電容調整靈敏度，Cs 電容值越小靈敏度越高，靈敏度調整必須根據實際應用的 PCB來做調整，Cs 電容值的范圍為 1~50pF。
6) 調整靈敏度的電容（Cs）必須選用較小的溫度系數及較穩定的電容器，如 X7R、NPO。針對觸摸應用，建議選擇 NPO 電容器，以降低因溫度變化而影響靈敏度。
7. 電氣特性

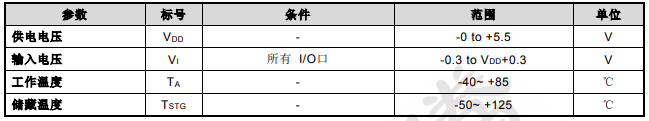

7.1 電氣特性極限參數
表 2 極限參數
7.2 直流特性
表 3 如無特殊說明 VDD=2.4V~5.5V，Temp=25ºC
