產品名稱：PT2062 單觸控單輸出 LED 調光 IC
型號： PT2062
產片介紹：PT2062 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。適用于電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
產片介紹：PT2062 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。適用于電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2062 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。適用于電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 6uA@VDD=5V&CMOD 懸空
● 雙通道觸摸輸入，4 檔靈敏度可調
● 雙路同步開關輸出，可引腳配置同步輸出的有效電平
● 按鍵最長輸出時間：16 秒（±30%）
● 內置實時環境自適應、高效數字濾波等軟件算法
3. 封裝及引腳說明
4. 功能介紹
● SO1 與 SO2 在上電后的初始輸出狀態由上電前 AHLB 的輸入狀態決定。
? AHLB 管腳接 VDD（高電平）上電，上電后 SO1 與 SO2 輸出高電平；
? AHLB 管腳接 GND（低電平）上電，上電后 SO1 與 SO2 輸出低電平。
● TCH1 觸摸輸入對應 SO1 邏輯輸出，TCH2 觸摸輸入對應 SO2 邏輯輸出。
● 按住 TCH1 或 TCH2，對應 SO1 或 SO2 的輸出狀態翻轉，松開后回復初始狀態，實現
同步開關
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法
檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且
輸出變?yōu)闊o效。
5. 應用電路
6. 靈敏度調節
● 觸摸靈敏度由 CMOD 引腳決定，一共分為 4 檔

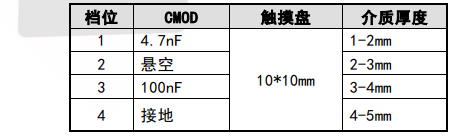

表 2 靈敏度檔位參考表
7. 電氣參數
7.1 電氣特性極限參數
表 3 極限參數
7.2 直流特性
表 4 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
