產品名稱：PT2034 3 通道觸摸 IC
型號： PT2034
產片介紹：PT2034 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,2 線 BCD 碼輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
產片介紹：PT2034 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,2 線 BCD 碼輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2034 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,2 線 BCD 碼輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 7uA@VDD=5V&CMOD 懸空
● 單通道觸摸輸入,4 檔靈敏度可調
● 2 線 BCD 碼輸出
● 按鍵最長輸出時間：16 秒（±30%）
● 內置實時環境自適應、高效數字濾波等軟件算法
3. 封裝及引腳說明
4. 功能介紹
● 芯片采用 2 線 BCD 編碼輸出按鍵鍵值。
● 3 鍵觸摸輸入，只支持單鍵輸出。即同一時刻只能輸出一組鍵值。以獲取鍵值的先后排序。
● 若長按鍵，則按鍵鍵值持續輸出。
● 在無按鍵時，輸出口一直輸出低電平，當有按鍵時輸出相應鍵值如下：
表 2 鍵值表
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。
5. 應用電路
6. 靈敏度調節
● 觸摸靈敏度由 CMOD 引腳決定，一共分為 4 檔

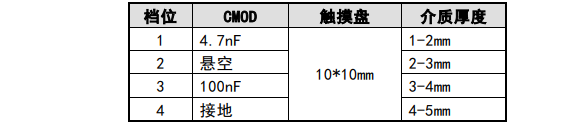

表 3 靈敏度檔位參考表
7. 電氣參數
7.1 電氣特性極限參數
表 4 極限參數
7.2 直流特性
表 5 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
