產品名稱：HTR3310 10路LED驅動器和GPIO控制器
型號： HTR3310
產片介紹：HTR3310是一款10路多功能LED驅動器和GPIO控制器,2 5V~5 5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。
產片介紹：HTR3310是一款10路多功能LED驅動器和GPIO控制器,2 5V~5 5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3310是一款10路多功能 LED驅動器和GPIO控制器2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。
通電后，10個IO端口配置默認為GPIO輸出，默認狀態根據ADO和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8us的防抖動時間，IO口的變化由INTN輸出指示。當GPIO狀態通過PC接口被讀取時，INTN輸出被清除。
當IO端口配置為LED模式時，可以通過PC接口將LED驅動器的電流設置在0~lmax之間，并可以以該值除以256步進行線性調光。默認最大電流 (Imax)為37mA，可在全局在控制寄存器中更改IMAx。
HTR3310支持breathing功能，使其實現燈效變得更為容易，其有兩種模式:blinking模式和fading模式。
HTR3310提供QFN3x3-20L封裝
通電后，10個IO端口配置默認為GPIO輸出，默認狀態根據ADO和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8us的防抖動時間，IO口的變化由INTN輸出指示。當GPIO狀態通過PC接口被讀取時，INTN輸出被清除。
當IO端口配置為LED模式時，可以通過PC接口將LED驅動器的電流設置在0~lmax之間，并可以以該值除以256步進行線性調光。默認最大電流 (Imax)為37mA，可在全局在控制寄存器中更改IMAx。
HTR3310支持breathing功能，使其實現燈效變得更為容易，其有兩種模式:blinking模式和fading模式。
HTR3310提供QFN3x3-20L封裝
■ 特點
· 供電范圍: 2.5V~5.5V
· 10個多功能IO，支持LED驅動或GPIO (電流源調光）
· LED模式下具有256階線性調光
· 任意IO可配置為獨立的輸入或輸出
· 10個多功能IO，支持LED驅動或GPIO (電流源調光）
· LED模式下具有256階線性調光
· 任意IO可配置為獨立的輸入或輸出
· 中斷功能，8us防抖，低電平有效
· 標準I2C接口，4個12C器件地址可選
· 支持1.8V/3.3V邏輯電平(SDA,SCL,RSTN,IO）
· 具有關斷功能，低電平有效
· 支持兩種智能呼吸模式: Blinking模式和Fading模式，呼吸時間可調，智能呼吸模式節省主控芯片功耗
· 支持兩種智能呼吸模式: Blinking模式和Fading模式，呼吸時間可調，智能呼吸模式節省主控芯片功耗
· QFN3x3-20L，無鉛封裝
■ 應用
·手機 ·音箱 ·其他消費類電子產品

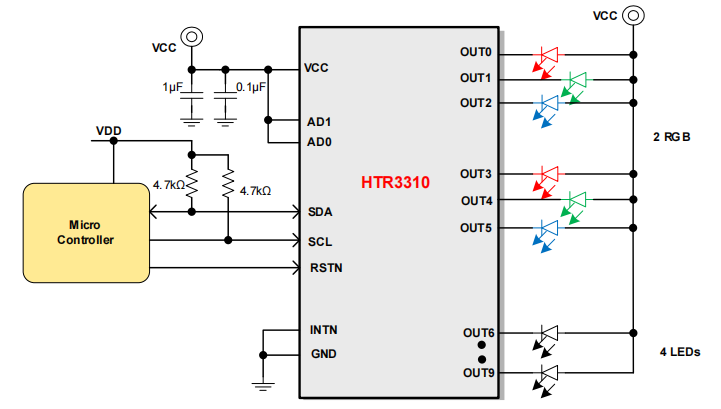

■ 典型應用圖
