產品名稱:HT4066A2 過壓保護芯片
型號: HT4066A2
產片介紹:? HT4066是一顆過壓保護IC,其內置125mΩ (TYP)大電流MOS,其可對低電壓工作的系統進行電壓保護,最高+36VDC。 當VIN電壓超過OVP值時,HT4066將關閉 MOS以關斷VIN到VOUT的路徑,從而保護負載。
型號: HT4066A2
產片介紹:? HT4066是一顆過壓保護IC,其內置125mΩ (TYP)大電流MOS,其可對低電壓工作的系統進行電壓保護,最高+36VDC。 當VIN電壓超過OVP值時,HT4066將關閉 MOS以關斷VIN到VOUT的路徑,從而保護負載。
┄┄┄詳細介紹┄┄┄
■ 概述
HT4066是一顆過壓保護IC,其內置125mΩ (TYP)大電流MOS,其可對低電壓工作的系統進行電壓保護,最高+36VDC。
當VIN電壓超過OVP值時,HT4066將關閉 MOS以關斷VIN到VOUT的路徑,從而保護負載。
當OVLO接地時,HT4066自動設置為固定的 5.85V過壓保護值。OVLO外接分壓電阻時,可設置4~10V的過壓保護值。
當HT4066超過最大結溫時,器件關閉。
該產品提供SOT23-6封裝,支持-40℃到+85℃ 的環境溫度
■ 特點
?輸入電壓范圍:3V~26V
?開啟延時時間:10ms (Typ.)
?OVP電壓:固定5.85V(Typ.),或外部可調
?60ns快速OVP響應時間
?內置MOS RDS(ON) 125mΩ
?欠壓保護和過溫關斷保護
?SOT23-6封裝
■ 應用
? GPS ?TWS,音箱 ?智能手機
?數字?jǐn)z像機 ?平板,MID, PAD ?外圍設備
?充電寶

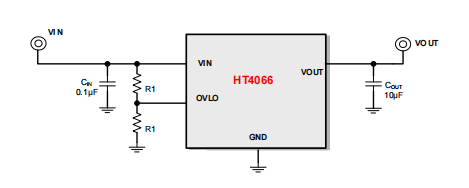

■ 典型應用圖
