產品名稱：HR9110 單通道直流電機驅動器
型號： HR9110
產片介紹： HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使HR9110易用于各種低壓直流電機驅動方案。
型號： HR9110
產片介紹： HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使HR9110易用于各種低壓直流電機驅動方案。
┄┄┄詳細介紹┄┄┄

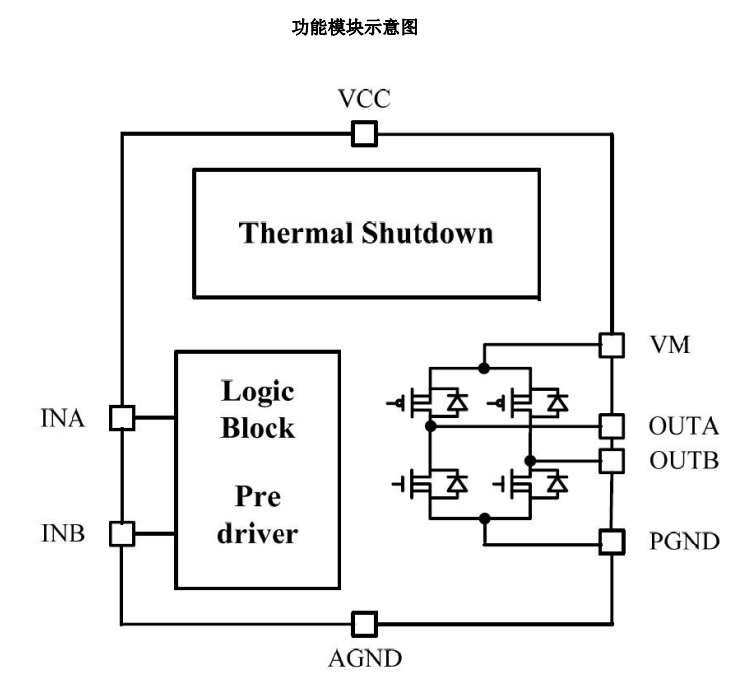

■ 概述
HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低
導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更
長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使HR9110易用于各種低
壓直流電機驅動方案。
HR9110內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能
HR9110的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值
（典型150℃），HR9110會關斷所有的輸出，防止?jié)撛诎踩[患。只有當確認了芯片回歸
到安全的工作溫度，內置溫度遲滯電流才重新控制驅動電路。
■ 特點
● 內置PMOS、NMOS的單通道H橋驅動器
● 四種驅動功能：正傳、反轉、停轉和剎車功能
● 低RDS(ON)電阻（0.3Ω），連續輸出電流1.2A
● 低待機電流（0.01uA）和低靜態工作電流（0.2mA）
● 低工作電壓
● 寬電壓供電，1.8V-6.8V
● 內置過溫關斷保護電路
● 符合RoHS標準
■ 應用
● 直流電機驅動 ● 玩具機器人控制

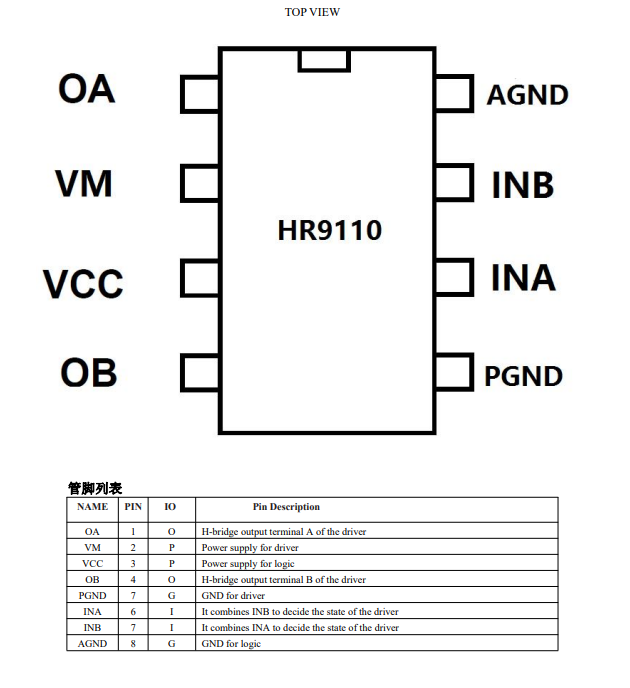

管腳圖

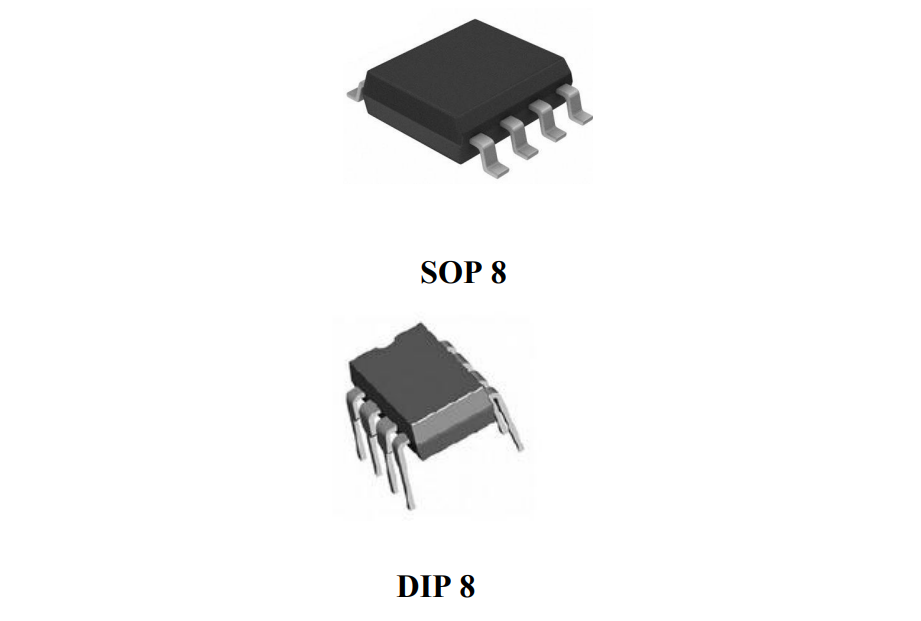

■ 封裝形式

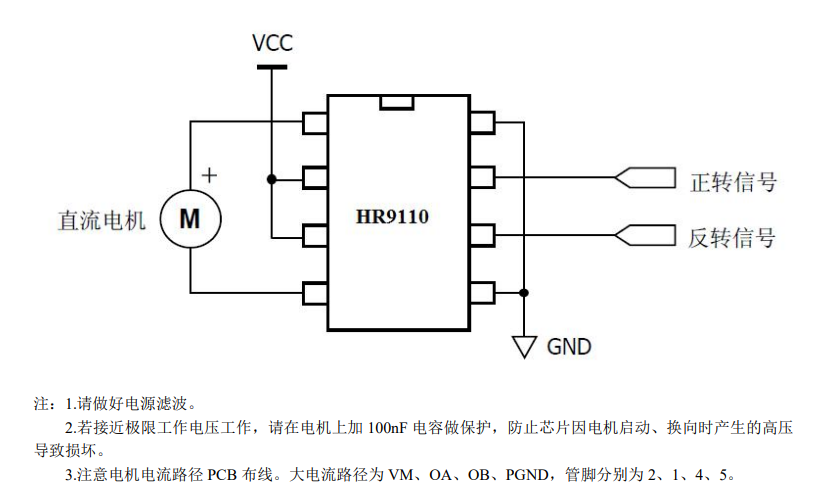

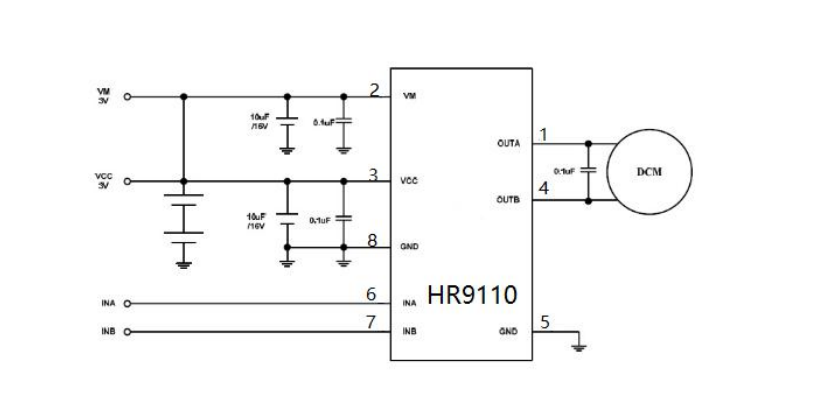

■ 典型應用圖
