應用：小風扇案例
簡介：一、方案基本組成一節鋰電池供電、一個編碼器、一個按鍵、 一個馬達控制輸出、 一路升壓電路、 充電管理。二、方案產品功能此款是控制馬達功能產品方案，主控芯片采用TB8P58S14A系列芯片，SOP封裝型號是14引腳，該芯片2Kx14 位的
┄┄┄應用方案┄┄┄
一、方案基本組成
一節鋰電池供電、一個編碼器 、一個按鍵、 一個馬達控制輸出、 一路升壓電路、 充電管理。
二、方案產品功能
此款是控制馬達功能產品方案，主控芯片采用TB8P58S14A系列芯片，SOP封裝型號是14引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。
通過精心設計的電路，可以實現如下功能：
1、拔動開關后188顯示實際電量外圍燈跑一圈后全亮
2、按一下按鍵啟動風扇1檔，外圍燈保留相應檔位燈常亮后所有燈全滅，電池電量常亮，
3. 再次按一下按鍵關閉風扇，
4. 再次短按K1關閉風扇
5. 如果風扇在工作狀態下旋轉編碼器 順時針加檔，共100檔最大檔再旋無作用， 逆時針減檔最小1檔再旋轉也作用，
6. 檔位變時數碼管顯示
7. 10個燈表示電量和充電狀態

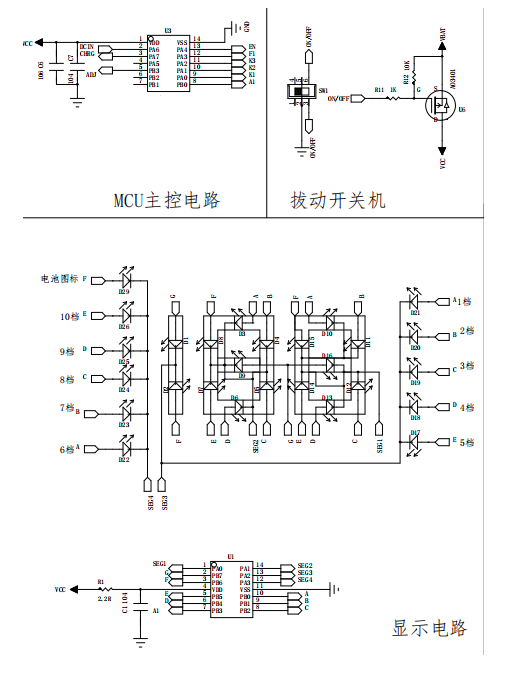

三、產品電路圖
