產品名稱:HT3382 2×75W D類立體聲音頻功放
型號: HT3382
產片介紹:HT3382是一款高效D類音頻功率放大器在其頂部散熱PAD上連接一個小型散熱器后,在24V供電的立體聲 (BTL)、THD+N=10%條件下,能夠持續提供2*75W 4Q 功率輸出
型號: HT3382
產片介紹:HT3382是一款高效D類音頻功率放大器在其頂部散熱PAD上連接一個小型散熱器后,在24V供電的立體聲 (BTL)、THD+N=10%條件下,能夠持續提供2*75W 4Q 功率輸出
┄┄┄詳細介紹┄┄┄
■ 概述
HT3382是一款高效D類音頻功率放大器。在其頂部散熱PAD上連接一個小型散熱器后,在24V供電的立體聲(BTL)、THD+N=10%條件下,能夠持續提供2*75W/4Ω功率輸出。
HT3382具有先進的擴頻功能來抑制EMI。此外,HT3382內置關斷功能使待機電流最小化,同時內置了MUTE功能,還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能,可全面防止出現故障。
HT3382具有先進的擴頻功能來抑制EMI。此外,HT3382內置關斷功能使待機電流最小化,同時內置了MUTE功能,還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能,可全面防止出現故障。
■ 特點
? 輸出功率(BTL)
2×60W (VDD=24V, RL=4?, THD+N=1%)
2×75W (VDD=24V, RL=4?, THD+N=10%)
? 單電源系統,4.5V-26V寬電壓輸入范圍
? 超過93%效率,需散熱器
? 擴頻功能
? MUTE功能
? 模擬差分/單端輸入,輸出立體聲
? 可選增益:32dB/26dB
? 保護功能:過壓/過流/過熱/欠壓異常,直流檢測和短路保護
? 無鉛無鹵封裝,ETSSOP28,頂部散熱片
2×60W (VDD=24V, RL=4?, THD+N=1%)
2×75W (VDD=24V, RL=4?, THD+N=10%)
? 單電源系統,4.5V-26V寬電壓輸入范圍
? 超過93%效率,需散熱器
? 擴頻功能
? MUTE功能
? 模擬差分/單端輸入,輸出立體聲
? 可選增益:32dB/26dB
? 保護功能:過壓/過流/過熱/欠壓異常,直流檢測和短路保護
? 無鉛無鹵封裝,ETSSOP28,頂部散熱片
■ 應用
? 條形音箱 ? 無線智能音箱
? 便攜式音箱 ? 消費類音頻應用
? 拉桿音箱 ? LCD電視/監視器
? 便攜式音箱 ? 消費類音頻應用
? 拉桿音箱 ? LCD電視/監視器

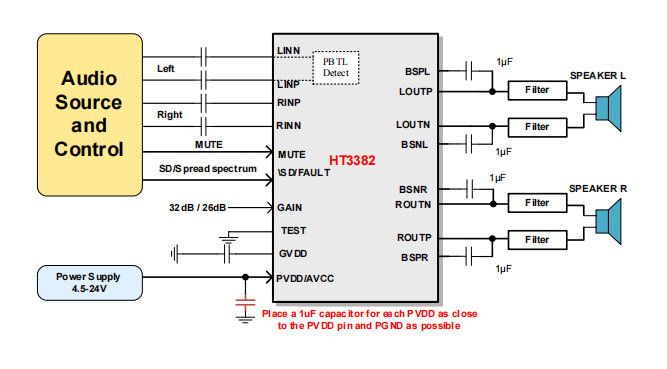

■ 典型應用圖
