AB/D類雙通道
產品名稱：NS4823 雙聲道 AB/D 類音頻功率放大器（內置 BOOST 升壓）
型號： NS4823
產片介紹：?NS4823 是一款內置 BOOST升壓模塊的 AB D 類工作模式可切換的雙聲道音頻功放。NS4823可以通過電平設置切換 AB D 類工作模式，以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供PVDD: 在重載情況下采用PVDD 升壓至固定 7 5V。
產片介紹：?NS4823 是一款內置 BOOST升壓模塊的 AB D 類工作模式可切換的雙聲道音頻功放。NS4823可以通過電平設置切換 AB D 類工作模式，以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供PVDD: 在重載情況下采用PVDD 升壓至固定 7 5V。
┄┄┄詳細介紹┄┄┄
1 說明
NS4823 是一款內置 BOOST升壓模塊的 AB/D 類工作模式可切換的雙聲道音頻功放。NS4823可以通過電平設置切換 AB/D 類工作模式，以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供PVDD: 在重載情況下采用PVDD 升壓至固定 7.5V。另外在 Class AB 工作模式下 PVDD 不升壓，采用 BAT直供。NS4823 內置過熱/過流/欠壓保護等功能，有效地保護芯片在異常工作狀況下不被損壞。
NS4823 提供標準的 ESOP16 封裝。
NS4823 是一款內置 BOOST升壓模塊的 AB/D 類工作模式可切換的雙聲道音頻功放。NS4823可以通過電平設置切換 AB/D 類工作模式，以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供PVDD: 在重載情況下采用PVDD 升壓至固定 7.5V。另外在 Class AB 工作模式下 PVDD 不升壓，采用 BAT直供。NS4823 內置過熱/過流/欠壓保護等功能，有效地保護芯片在異常工作狀況下不被損壞。
NS4823 提供標準的 ESOP16 封裝。
2 特性
● 推薦工作電壓：3V-5.5V
● 內置 BOOST 升壓，PVDD 自適應升壓
● CTRL 電平設置 AB/D 類模式選擇
● 輸出功率：
Class AB：1.6Wx2（VBAT=4.2V, 4? Load, THD+N=10%）
Class D：6.0Wx2（VBAT=4.2V, 4? Load, THD+N=10%）
● 超低功耗關斷功能
● 無需輸出 LC 濾波器
● 內置過流/過熱/欠壓保護功能
● 標準 ESOP16 封裝
2 應用范圍
● 藍牙音響
● 擴音器
● 其他便攜音響

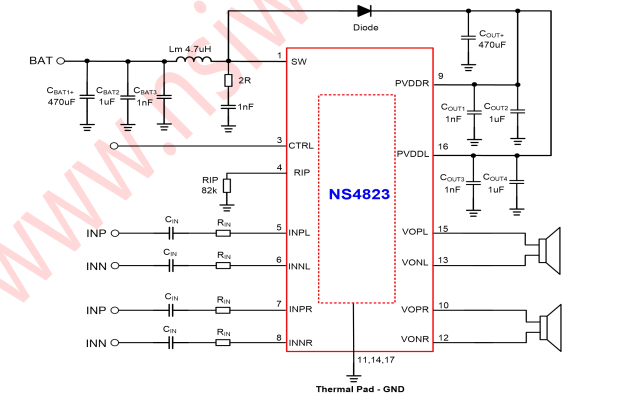

4 應用電路
